114- 406 MM 水とガスのパイプのためのチューブ形成機械 APIパイプ製造

管形機械の仕様

1丸い:114mm~406mm

2壁の厚さ:4.0-16.0mm

3. 長さ:4~12m

4速度:40m/min

基本生活必需品購入者:

製品概要

APIパイプ生産のための高速チューブ形成機械は,石油輸送に使用されるAPI標準鋼管の生産のために特別に設計された高精度ERWパイプ製造ソリューションです,天然ガスの輸送,水道,石油化学プロジェクト,エネルギーインフラ

APIパイプの生産には,通常の建設管よりもはるかに厳格な寸法容量,溶接の整合性,機械性能が必要です.製造者は,高い生産効率を維持しながら,API 5L PSL1とPSL2などの基準を一貫して満たさなければならない..

高速APIパイプ工場は 精密ロール形状技術 高周波溶接システム 自動サイズ制御要求の高いパイプラインアプリケーションに適した高品質のERWパイプの安定した生産を確保するために.

結論は石油・ガス部門を対象とする製造業者にとって,生産の安定性と溶接品質は,スピードだけでは重要ではない.正しく設計された API パイプ工場は,製品資格率と長期的収益性を直接決定します.

原因

なぜAPIパイプの生産は標準パイプの製造よりも難しいのか?

石油・ガス市場に参入する多くの製造業者は,APIパイプの生産が普通の構造パイプの生産よりもはるかに困難であることを発見しています.

高強度 の 鋼 は 形作 の 課題 を 引き起こし ます

APIグレードの材料には,しばしば以下が含まれます.

• X42
• X52
• X60
• X70

これらの材料は,より高い出力強度を持ち,形成システムにより大きなストレスを及ぼします.

ロールの設計が不十分である場合

• 縁の折りたたみ
• 表面の傷
• 丸みがない
• 残留ストレス濃度

溶接 の 欠陥 が 極めて 重要 に なり ます

パイプラインのアプリケーションは圧力下で動作します

軽い溶接欠陥でさえ:

• 漏れ
• クラックの拡散
• 疲労寿命が短くなる
• 製品拒否

厳格な次元容量要求

パイプラインの請負業者は,以下を厳格に管理する必要があります.

• 外径
• 壁の厚さ
• ストレート
• 卵性

仕様を超えた偏差がフィールド設置を妨げる可能性があります.

世界 的 な 品質 基準 の 向上

石油・ガスプロジェクトには,

• API 5L に準拠する
• 超音波検査
• 水静止試験
• 溶接シート検査

多くの従来のチューブ工場は,これらの要件を一貫して満たすために苦労しています.

解決策

高精度APIパイプ製造ソリューション

私たちのERW管工場は APIグレードのパイプ生産に関連する課題を解決するために特別に設計されています

精密ロール 形成 技術

先進的なロールパス工学は ストリップ全体に均等に 形成ストレスを分配します

利点は以下の通りです.

• パイプの丸さ改善
• 材料のストレスを減らす
• 溶接縁の準備を良くする
• 大きさの一貫性が高い

高周波溶接システム

高周波溶接装置は,帯の端に沿って集中式熱を供給します.

利点は以下の通りです.

• 溶接深層浸透
• 一貫した核融合品質
• 低熱影響地域
• 優れた縫合強度

オンライン・ウェルドモニタリング

選択的な検査システムには,次のものがあります.

• エディ電流検査 (ECT)
• 超音波検査 (UT)
• 溶接シーム追跡
• 赤外線温度監視

これらのシステムは品質管理を改善し,欠陥率を削減します.

精密 な サイズ 付け と ストレート 付け

複数のサイズスタンドは,次のことを保証します.

• 正確な外径
• 優れている直さ
• 制御された卵性
• フィールド・インスタレーションの性能向上

インテリジェント オートメーション

PLC制御システムにより:

• レシピの保存
• パラメータの自動調整
• 生産データ記録
• 誤診

これは人間の誤りを減らすことと 製造の一貫性を向上させるのです

仕様

最終構成は,APIパイプ仕様と顧客の生産要件に応じてカスタマイズできます.

適用する

石油輸送パイプライン

長距離パイプラインネットワークを介して原油を輸送するために使用され,溶接の整合性が不可欠です.

天然ガスのパイプライン

天然ガス輸送プロジェクトに適した高強度ERWパイプを製造する.

石油化学産業

精製工場や化学工場のパイプシステムで,信頼性の高い圧力抵抗を必要とする.

水道 輸送 プロジェクト

都市および産業用水上輸送インフラに適しています.

エネルギーインフラ

広く使用されているのは:

• LNGプロジェクト
• 発電設備
• 水素輸送開発プロジェクト
• 海外支援施設

働き方

APIパイプの製造プロセス

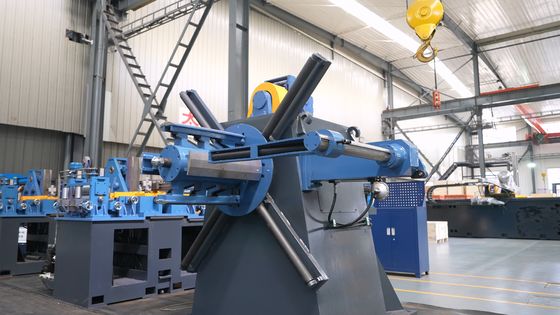

ステップ 1: 巻き方 解き放つ

鋼のコイルが積み込まれ 生産ラインに連続的に供給されます

ステップ2: 刈り上げ や 溶接 を 終わらせる

コイル端は連結して作動を継続します

ステップ3:蓄積器の貯蔵

蓄電池はコイル交換中に連続的なストライプ給餌を提供します.

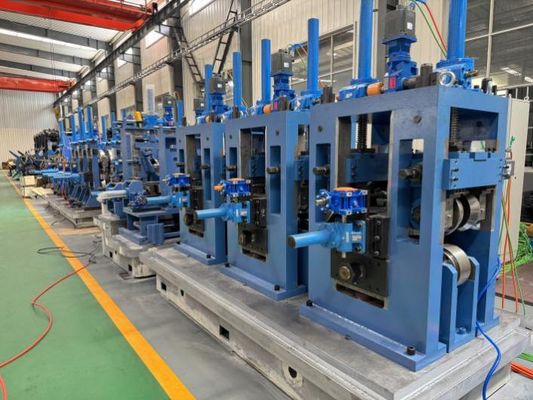

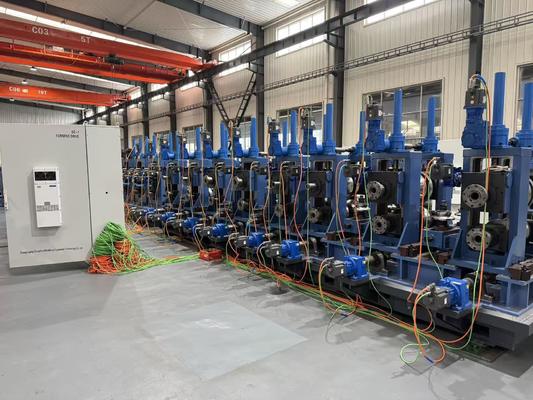

ステップ4 形成

複数の形状のスタンドは,徐々に平らなストライプを円筒管に変換する.

ステップ 5: 高周波 溶接

高周波の電流で熱し 圧力で鍛え合います

ステップ 6: 溶接珠の除去

内部および外部の溶接珠は流量特性を改善するために取り除きます.

ステップ7 サイズ 調整

パイプは最終的な寸法に校正されています.

ステップ8 検査と試験

オプションシステムでは:

• 超音波検査
• エディ電流試験
• 水静止試験
• 寸法検査

ステップ 9: 飛ぶ 톱 を 切る

パイプは顧客が指定した長さに切れます

ステップ10 梱包と出荷

完成品は配送または下流加工のために準備されます.

選択 する 方法

正しいAPIパイプ生産ラインを選択する方法

必要なパイプ直径を定義する

異なる市場では サイズ範囲が異なります

例えば:

• 石油採集管
• トランスミッションパイプライン
• 水道輸送パイプライン

異なる構成が必要です

鋼材のグレードの要件を確認する

X60 と X70 のような高級材料には,より強い形状と溶接能力が必要です.

検査 の 要求 を 評価 する

API PSL2 認証を必要とするプロジェクトには,通常,追加の試験機器が必要です.

将来 の 生産 拡大 を 考え て ください

アップグレード可能な機械を選択すると 将来投資コストが削減されます

生産能力を評価する

ラインの速度と工場の大きさを 年間生産目標に応じて選択します

推奨:最良のAPIパイプ工場は必ずしも最速の機械ではなく 生産効率を最大化しながら 品質基準を一貫して満たす機械です

なぜZhongyue 金属設備を選択する

ERWパイプ製造における豊富な経験

ジャンジャガング・ゾングユメタルージー機器技術株式会社

• ERW パイプミール
• APIパイプ生産ライン
• スクエアチューブミール
• 直接形状 (DFT) 工場

エンジニアリング専門知識

私たちの技術チームは提供します:

• ロールパス設計
• 工場の配置計画
• 装置の監督
• 委託サービス
• 操作者訓練

国際プロジェクトでの経験

私たちの設備は,以下のような顧客に供給されています:

• インド
• 中東
• アフリカ
• ロシア
• 東南アジア

信頼 できる 品質 保証

各生産ラインは 機械的なテスト,電気的検査,試行操作を 発送前に受けます

よくある質問

1この機械はAPI 5L PSL2パイプを生産できますか?

生産ラインはAPI 5L PSL2の生産要件に対応する 先進的な検査システムで構成できます

2加工できる鋼材は?

機械は最終構成に応じてAPI X42,X52,X60,X70の材料を処理することができます.

3どんな検査システムがありますか?

選択可能なシステムには,UT,ECT,水静止テスト,溶接シームモニタリング,次元測定が含まれます.

4生産速度はどれくらい?

パイプの大きさや壁の厚さに応じて,APIの品質要件を維持しながら,1分間に80mまでの速度を達成できます.

5生産ラインは石油・ガスパイプラインプロジェクトに適していますか?

機械は石油・ガス・石油・化学・エネルギー・インフラストラクチャ・プロジェクトで使用される ERWパイプの製造用に特別に設計されています

結論

API管の生産には シンプルなチューブ形状能力以上のものが必要です 製造者は精密な形状技術,安定した高周波溶接,厳格な次元制御,信頼性の高い検査システムで,今日の石油とガス市場で競争することができます.高速で高精度なAPIパイプ工場は,国際基準を満たし,拒絶率を削減し,長期的な収益性を向上させるために必要な生産一貫性を提供します.
