ZY20 クイックチェンジチューブミルマシン φ10-26mm 丸鋼管サイドプルロール 0.4-1.5mm 90m/分

ロール交換時の高コストなダウンタイム

あらゆるサイズ変更で生産が停止し、固定軸ミルではオペレーターが隣接するスタンドを分解してロールセットにアクセスする必要があります。短バッチで多くのφ10-26mmサイズを生産するミルでは、交換時間が生産性の最大の低下要因となります。

従来のロール交換が遅い理由

固定軸設計では、対象のロールセットにアクセスするために隣接するロールを取り外す必要があり、変更ごとにパスを再アライメントするのは手動でエラーが発生しやすくなります。ラインがアイドル状態である時間が長くなるほど、頻繁なサイズ変更での生産能力の損失は大きくなります。

ZY20クイックチェンジチューブミルソリューション

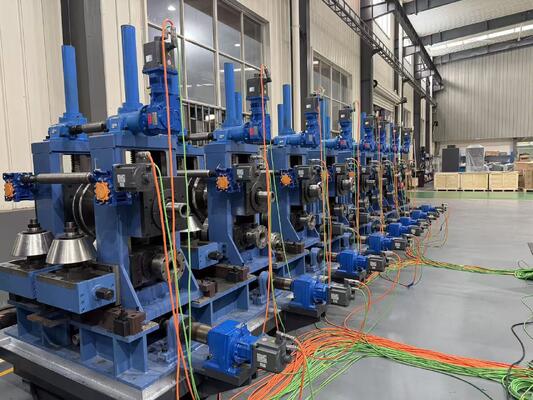

成形スタンドとサイジングスタンドはサイドプルクイックチェンジフレームを使用しているため、オペレーターは隣接するスタンドを分解することなくロールセットをスライドさせて取り外し、新しいものと交換できます。

事前にアライメントされたロールアセンブリにより、再アライメント作業が軽減され、各サイズ変更後にラインが定格速度に早く戻ることができます。

42CrMo硬化シャフトと組み合わせたクイックチェンジにより、短バッチ生産におけるメンテナンスと切り替えダウンタイムを最小限に抑えます。

ZY20チューブミルの技術仕様

完全連続生産プロセス

ZY20は、コイルから完成したカットチューブまで、1つの連続フローで稼働します。アンコイラーがコイルセットを除去する7ロール精密レベラーを通してストリップを供給し、ダブルラジウス成形が5本の粗成形スタンドと3本の仕上げスタンドでエッジウェーブなしで成形します。100 kWソリッドステートHF溶接機が、専用のシームガイドの下でスクイーズ圧力をかけてシームを溶接し、自動外側バリ取りユニットがビードを即座に除去します。≥10 t/hのスプレーとオーバーフロープールの冷却が形状を固定し、6本の水平スタンドと6本の垂直スタンドのサイジングトレインが直径を設定し、4ロールタークヘッドがチューブをまっすぐにし、マイクロコンピューターフライングソーが4～8mの長さを±3mmにカットします。過負荷保護スタンドと42CrMo硬化シャフトにより、長時間の稼働でもライン全体が安定します。

ZY20クイックチェンジチューブミルの適用分野

短バッチで小径サイズを多く生産し、交換ダウンタイムを最小限に抑え、稼働時間を最大化する必要がある生産者。

クイックチェンジチューブミルの選び方

サイズミックスの頻度を確認し、ロール交換メカニズムを確認してください。成形スタンドとサイジングスタンドのサイドプルフレームは、交換時間を短縮します。生産復帰を早めるために、事前アライメントを確認してください。

設置、サポート、アフターセールス

ZY20は、レイアウトと基礎図面を備えたターンキーパッケージとして出荷されるため、納品前にサイトを準備できます。エンジニア主導のオンサイト設置とコミッショニングにより、ラインは定格出力に達し、オペレーターのトレーニングにより稼働中のミルを引き渡します。スペアパーツサポート付きの1年間の保証が投資を保護し、ラインはHR、CR、亜鉛メッキコイルを受け入れるため、再工具なしで材料コストと市場の需要の変化に対応できます。

ZY20クイックチェンジチューブミルに関するよくある質問

サイドプルロール交換はどのように機能しますか？

ロールセットは横にスライドして取り外され、隣接するスタンドを分解せずに交換されます。

どのスタンドにクイックチェンジがありますか？

成形スタンドとサイジングスタンドの両方にサイドプルクイックチェンジフレームが使用されています。

クイックチェンジは精度に影響しますか？

いいえ、事前にアライメントされたロールアセンブリにより、各変更後にパスの精度が維持されます。
