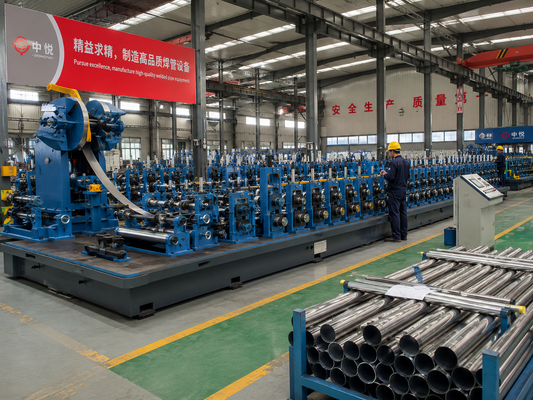

ZY20耐久性のあるチューブミルマシンΦ10-26mm丸鋼管42CrMoロールシャフト0.4-1.5mm 90m/分

早期のロール摩耗と寸法ドリフト

ロールとシャフトの摩耗は、チューブ製造における隠れたコストです。シャフトが摩耗すると、パスが開いてOD、真円度、溶接品質がドリフトし、最終的にミルは再ロールのために停止する必要があります。ソフトなシャフト素材のミルは、頻繁で高価な再工具交換と一貫性のない出力を経験します。

ロールシャフトが急速に摩耗する理由

通常のシャフト鋼は、特に高負荷の成形スタンドとサイジングスタンドで、連続的な圧延圧力と熱の下で変形および摩耗します。パスプロファイルがシフトすると、すべてのチューブが許容範囲外にドリフトし、頻繁なロール交換はダウンタイムと工具コストを増加させます。

ZY20耐久型チューブミルソリューション

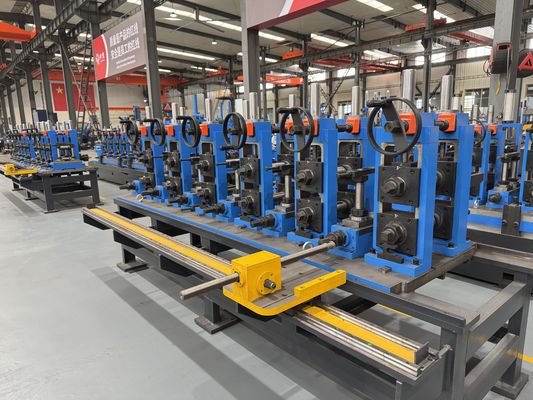

成形スタンドとサイジングスタンドには、高耐摩耗性と安定したパスプロファイルのために、焼き入れ、焼き戻し、高周波焼入れされた42CrMoロールシャフト素材を使用しています。

過負荷保護水平スタンドは、異常な負荷下でロールと駆動系を保護し、シャフトとロールの損傷のリスクを低減します。

サイドプルクイックチェンジフレームは、最終的に必要になったときのロール交換を簡素化し、メンテナンスのダウンタイムを削減します。

ZY20チューブミルの技術仕様

完全連続生産プロセス

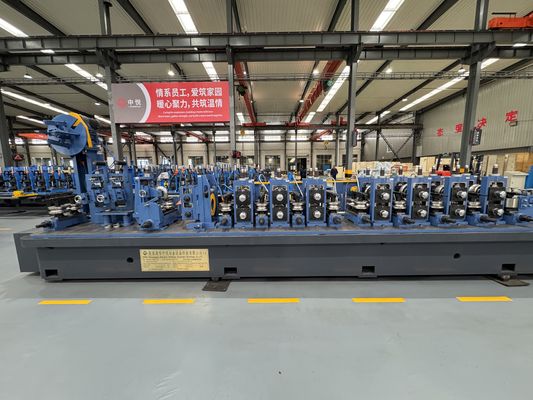

すべてのZY20は、コイルから完成したカットチューブまで、1つの連続フローで稼働します。アンコイラーがコイルセットを除去する7ロール精密レベラーを通してストリップを供給し、ダブルラジウス成形が5本の粗成形スタンドと3本の仕上げスタンドでエッジウェーブなしで成形します。100 kWソリッドステートHF溶接機が、専用のシームガイドの下でスクイーズ圧力をかけてシームを溶融し、自動外側バリ取りユニットがビードを即座に除去します。≥10 t/hのスプレーとオーバーフロープールの冷却が形状を固定し、6本の水平 + 6本の垂直サイジングトレインが直径を設定し、4ロールタークヘッドがチューブを直線化してから、マイクロコンピュータフライングソーが4～8mの長さを±3mmにカットします。過負荷保護スタンドと42CrMo焼入れシャフトが、長時間の稼働でもライン全体を安定させます。

ZY20耐久型チューブミルの適用箇所

ロールシャフトの寿命と寸法安定性が、生産品質と運転コストを直接決定する、連続的で大量のチューブ生産。

耐久型チューブミルの選び方

ロールシャフトの材質と熱処理を尋ねてください。ZY20は焼き入れと高周波焼入れを施した42CrMoを使用しています。メンテナンスを短縮するために、過負荷保護とクイックチェンジ設計を確認してください。

設置、サポート、アフターセールス

ZY20は、レイアウトと基礎図面を備えたターンキーパッケージとして出荷されるため、納品前に現場を準備できます。エンジニア主導のオンサイト設置とコミッショニングにより、ラインは定格出力に達し、オペレーターのトレーニングにより稼働中のミルを引き渡します。スペアパーツサポート付きの1年間の保証が投資を保護し、ラインはHR、CR、亜鉛メッキコイルを受け入れるため、再工具なしで材料コストと市場の需要の変化に対応できます。

ZY20耐久型チューブミルに関するよくある質問

ロールシャフトの材質は何ですか？

耐摩耗性のために焼き入れ、焼き戻し、高周波焼入れされた42CrMoです。

ロールは過負荷からどのように保護されますか？

水平成形スタンドには過負荷保護が搭載されており、ロールと駆動系を保護します。

ロールはどのように交換されますか？

サイドプルクイックチェンジフレームにより、オペレーターは隣接するスタンドを分解せずにロールを交換できます。
