商品の詳細:
|
| 成形の種類: | ダブルラジアスパス、ボトムライン水平ローラー | レベリングロール: | 7本ロール精密レベラー |
|---|---|---|---|
| スタンドを造る: | ラフ 5 個 + 仕上げ 3 個 | チューブOD範囲: | φ10～26mm |
| 肉厚: | 0.4-1.5 mm | ロールシャフト材料: | 42CrMo焼き入れ+焼き戻し+HF焼き入れ |
| ハイライト: | ダブルラジアスロールフォーミング,7 ロール精密レベルリングミール,小直径のパイプ形成ライン |
||
すべての管の欠陥は,形状の部分から始まります. エッジ波,ストリップカムバーと不均等な曲がり ストリップを溶接器の中心から外へ押し出し,円形,波状または分割管を生成します.安定したリップ廃棄物材料がコイル交換ごとに.
コイルセットまたはカンバーで形状の部分に入れるストライプは不均しく曲がり,単半径のパスで縁の変形が集中します.粗いおよび完成スタンドの進行型形状なし,溶接前に縁が締められ 縫い目が間違って着きます
7ロールの精密レベルはコイルセットを外し,リップをフラットに供給し,すべてのパスで安定したスタートを作成します
底線水平ロールベースの二重半径パスデザインは,ストリップを柔らかく形作る一方,5スタンド粗いプラス3スタンドの仕上げは,エッジ波なしで順次ラウンドを完成させる.
超負荷保護の水平スタンドと 42CrMo 硬化軸は 通過を安定させ 帯が溶接器の中心に到達し 完全に融合する準備ができています
| パラメータ | 仕様 |
|---|---|
| 管の外径 | φ10~26mm |
| 壁の厚さ | 0.4・1.5mm |
| 定量生産速度 | 90 m/minまで |
| 原材料 | HR / CR低炭素鋼,電圧鋼 |
| HF 溶接器の電源 | 100 kW 固体状態 |
| スタンドを造る | 5 粗末 + 3 仕上げ |
| サイズスタンド | 6 横 + 6 垂直 |
| ローリング | 7ロールの精密レベルラー |
| 切断長さ / 精度 | 4°8m, ±3mm |
| 冷却液流量 | ≥10t/hスプレー + 溢れ流水池 |
| ロールシャフト材料 | 42CrMo 消し 硬化 + HF 硬化 |

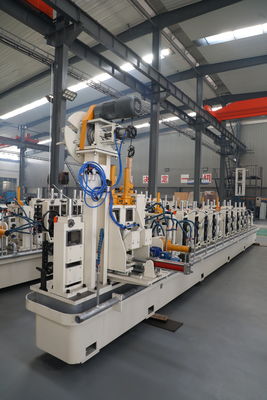

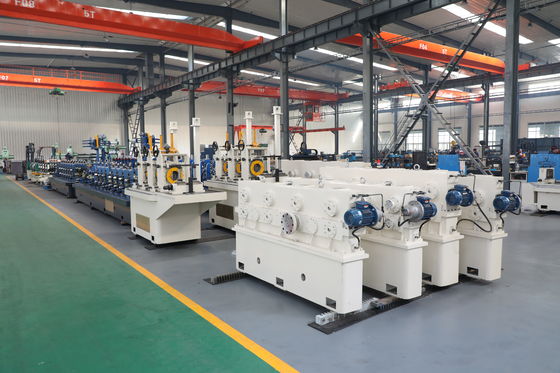

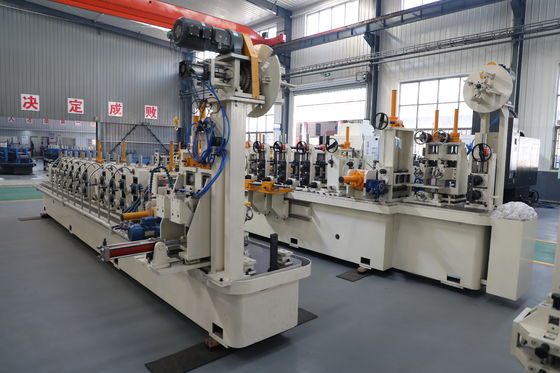

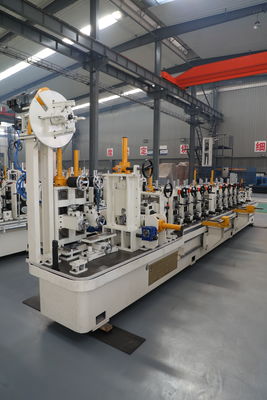

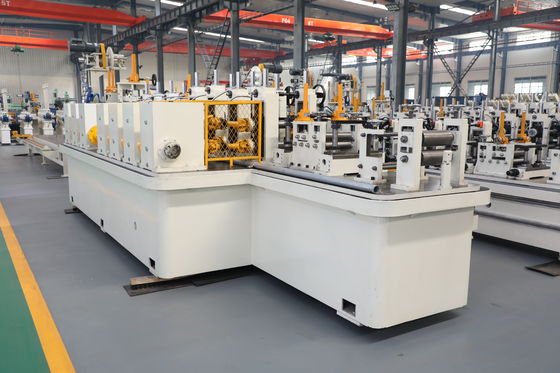

ZY20はコイルから完成した切断チューブに 一つの連続流通を行います.その後,二重半径の形状は, 5 粗いと 3 端波なしの仕上げスタンドでそれを形成100 kW の固体HF溶接機が専用のシームガイドで圧縮圧でシームを溶接し,自動外部のブールユニットがすぐにビーズをクリアします.≥10t/h 噴霧と溢れるプール冷却で形を固定する縦+横の6本のサイズの列車で直径を設定し,4本のロールターク頭でチューブを直し,マイクロコンピュータの飛ぶサーが4~8mの長さを ±3mmに切る.超負荷保護スタンドと42CrMo硬化シャフトは,長い走行中に全体のラインを安定させる.
精度,家具,構造チューブで安定した形状と平らなストライプ入りが溶接質と最終的な丸さを決定します.
レベルラーロール数とパスデザインを最初に確認する ZY20は7ロールレベルリングとダブル半径形成を使用します. ODと壁を φ10-26mm / 0.4-1.5mm にマッチします.そしてあなたのプロフィールのスタンド設定を確認.
ZY20は,レイアウトと基盤の図面を備えたターンキーパッケージとして出荷されます. 配達前にサイトを準備することができます. エンジニア主導の現場設置と稼働は,ラインを評価出力にします.,稼働する工場の手渡しのための操作者訓練で 1 年間の保証とスペアパーツのサポートは投資を保護し,ラインはHR,CRと電圧コイルを受け入れるため,変化する材料コストと市場の需要に適応できます..
7ロールのレベルラー+ダブル半径パスと5+3のスタンドが徐々にストリップを形作る.
5つの粗いスタンド + 3つのフィニッシュスタンドが 制御された段階でラウンドを完了します
折りたたみを辺りに集中するのではなく 帯全体に分散します
