商品の詳細:
|
| 溶接の種類: | 高周波（固体）溶接 | チューブOD範囲: | φ10～26mm |
|---|---|---|---|
| 肉厚: | 0.4-1.5 mm | 回線速度: | 最大90m/分 |
| 応用: | 家具チューブ（フレーム、ラック、棚） | 主な機能: | メッキや粉体塗装に適した滑らかな表面 |
| ハイライト: | 家具チューブ生産ライン,小径の精密型成形,薄壁鋼管工場 |
||
家具チューブ購入者は,表面のすべての欠陥を拡大するクロム塗装と粉末コーティングのために,可視的な溶接珠,傷痕,またはOD漂移を ±0.1mmを超えたパーツを拒絶します.4 - 1.5mmのストライプは,通常のパスを通して,急に卵性,シーム残留物,横のマークを蓄積し,プラティング検査に失敗します.
薄いストライプは,単半径パスの内側での縁の折りたたみに抵抗する硬さが欠けており,外側の残留バールと不均等な冷却は粗い縫いと丸い体外を残します.ポジティブなシーム制御なしでは,溶接シフト柔らかいロールシャフトでは サイズが滑りやすいので ロールセットの変更が予定されるずっと前に 質が低下します
7つのロールの精密レベルリングは,ストリップを平らにして5つのスタンド粗末と3つのスタンドの仕上げで二重半径のパスに供給し,それでエッジは波やマークなしで溶接に入ります.
オートマチックな外側バブルユニットがビーズをクリアし,4つのロールターク頭を持つ6つの水平 + 6つの垂直サイズ列車がチューブを均等な塗装のために安定した丸さに直します.
このラインは,HR,CR,および高圧回転線を100kWの固体状態HF溶接機を通して,最大90m/minで走行し,長時間耐久性を持つ42CrMo硬化ロールシャフトを使用します.
| パラメータ | 仕様 |
|---|---|
| 管の外径 | φ10~26mm |
| 壁の厚さ | 0.4・1.5mm |
| 定量生産速度 | 90 m/minまで |
| 原材料 | HR / CR低炭素鋼,電圧鋼 |
| HF 溶接器の電源 | 100 kW 固体状態 |
| スタンドを造る | 5 粗末 + 3 仕上げ |
| サイズスタンド | 6 横 + 6 垂直 |
| ローリング | 7ロールの精密レベルラー |
| 切断長さ / 精度 | 4°8m, ±3mm |
| 冷却液流量 | ≥10t/hスプレー + 溢れ流水池 |
| ロールシャフト材料 | 42CrMo 消し 硬化 + HF 硬化 |
ZY20はコイルから完成した切断チューブに 一つの連続流通を行います.その後,二重半径の形状は, 5 粗いと 3 端波なしの仕上げスタンドでそれを形成100 kW の固体HF溶接機が専用のシームガイドで圧縮圧でシームを溶接し,自動外部のブールユニットがすぐにビーズをクリアします.≥10t/h 噴霧と溢れるプール冷却で形を固定する縦+横の6本のサイズの列車で直径を設定し,4本のロールターク頭でチューブを直し,マイクロコンピュータの飛ぶサーが4~8mの長さを ±3mmに切る.超負荷保護スタンドと42CrMo硬化シャフトは,長い走行中に全体のラインを安定させる.
テーブル・チェア・フレーム,ディスプレイ・ラック,棚の支架,トランク・フレーム,その他の塗装された・粉末で覆われた家具・チューブ φ10~26mmと0.4-1.5mmの壁.
ODと壁の窓を確認し,その後,表面の仕上げを指定する 塗装ラインの要求事項と必要な丸さ.CRまたは電熱コイルで,溶接機と冷却容量が配合される前に,大小化ユーティリティ.

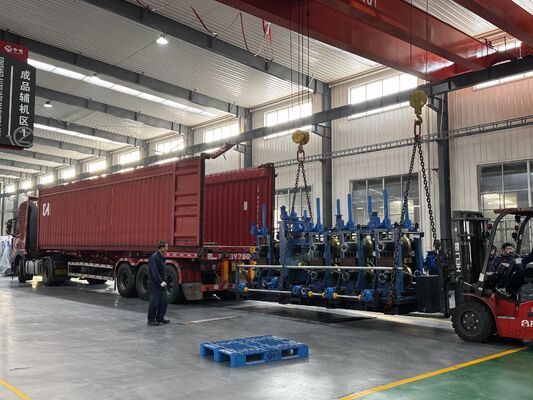

ZY20は,レイアウトと基盤の図面を備えたターンキーパッケージとして出荷されます. 配達前にサイトを準備することができます. エンジニア主導の現場設置と稼働は,ラインを評価出力にします.,稼働する工場の手渡しのための操作者訓練で 1 年間の保証とスペアパーツのサポートは投資を保護し,ラインはHR,CRと電圧コイルを受け入れるため,変化する材料コストと市場の需要に適応できます..
オートマティックな外側バブル除去と6+6サイズ化とタークヘッドの直直しにより,塗装前の再作業を最小限に抑える滑らかで丸いボディが作られます.
そう 42CrMo硬化ロールシャフトとダブル半径形状は 長距離でODを強く動かせます
低炭素鋼のコイル,0.4-1.5mmの壁から,冷たく,熱く巻き,ガルバン化.
