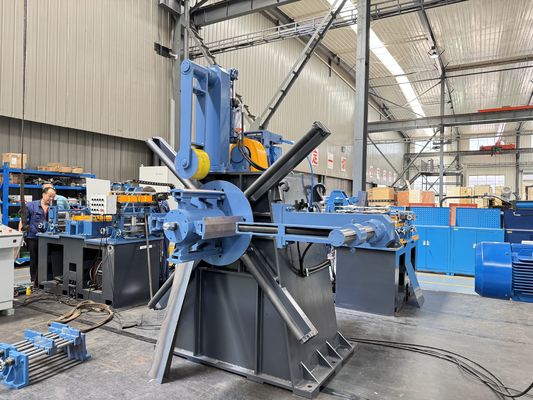

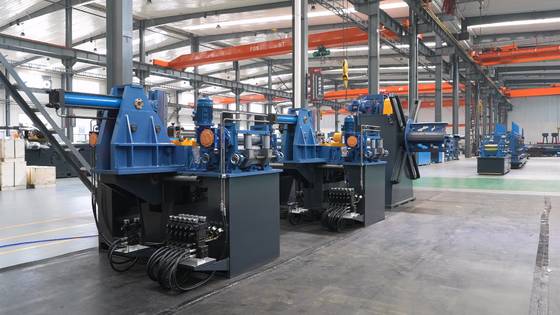

ZY20 小径精密管材生产线 φ10-26mm 圆钢管 90m/min HF 焊接线

小径の薄壁管の溶接における一般的な欠陥

φ10~26mmの精密ラインを運ぶチューブメーカーは,4つの反復的な問題を報告しています: 0.4~1.5mmのストライプの縁波と折りたたみ,不完全な融合を残す漂流溶接シーム,不均等な冷却による卵性各欠陥はスクラップを上げ,厳密さ,家具,構造管の注文をブロックし,厳しい耐久性とクリーンな亜鉛コーティングを必要とします.

薄壁 の 小径 の 管 が 高速 形状 の 過程 で 失敗 する 理由

薄いストライプは硬さがほとんどないので,平準化やパスジオメトリの誤りは,溶接の前に拡大されます.単半径のパスでは,ストライプの縁に屈曲を集中させ,波状を誘発します.ポジティブに導かれていないシームが圧縮ロールセンターから漂流している間薄いロールシャフトは磨きを受け,寸法が変化し,冷却液が十分でないため,残留熱を放出し,丸さを歪める.

ZY20 小径精密チューブミールソリューション

ZY20は,0.4~1.5mmの壁で φ10~26mmの丸いチューブで,90m/minまで速度で設計されています.5スタンド粗末と3スタンド完成形状の2倍半径パスデザインは,エッジ波を排除するために徐々にチューブを形作る42CrMoのロールシャフトは,冷やし,冷やし,高周波硬化され,長い期間プロフィールを維持します.

溶接点では,専用シームガイドがスムーズロールが完全に融合する前にエッジをロックし,空気速入出の自動的な外部のバブルユニットがビーズをクリアします.スプレープラスオーバーフロープール冷却 ≥10 t/hは,6水平 + 6垂直サイズ列車と4ロールタークヘッド仕上げ直す前にマイクロコンピュータ飛行サーの前に丸みを安定させる短さ4~8mを ±3mmに切る

このラインは,100kWの固体HF溶接機を通って熱巻き,冷巻き,電熱巻きを溶接し,オーバーロードコップリングとサイドプル・クイック・ロール・チェンジでツールを保護します.各ユニットは,レイアウトと基盤の図面と出荷施設内設置と稼働,操作者訓練と1年間の保証

ZY20チューブミルの技術仕様

ZY20精密管線が適用される場所

ZY20は精密,家具,構造管に適しています テーブルや椅子枠,ラックやディスプレイシステム,手すりやバルストラード部品,自動車のライトゲージ部品,そして薄壁の機械管亜鉛コーティングは,最小限の再加工で溶接領域に耐える必要があります.

適正 な 小径 の チューブ ミル の 選び方

ZY20は φ10 26mm と 0.4 1.5mm をカバーします. 速度を下流の需要に合わせます (最大 90 m/min),それからHRの材料混合を確認します.溶接器のパワーと冷却等級をフィットするためにCRまたは電熱コイル切断の長さ範囲 (48m, ±3mm) と丸さの目標を固定し,設置前にサイズユーティリティへのレイアウトと基盤の図面をレビューします.

ZY20 チューブ ミル に 関する よく 聞かれる 質問

ZY20の直径と壁範囲は?

φ10~φ26mm外径と0.4~1.5mmの壁厚さで,精密,家具,構造的な小孔管を1ラインでカバーします.

ZY20は 塗料を燃やさずに 熱帯電磁板を溶接できるのか?

はい.ポジティブなシームガイド,調節可能な圧縮圧力と ≥10t/hのスプレー/オーバーフロー冷却はシームの熱入力を狭く保ち,亜鉛のバックバーンは最小限に抑えられ,制御できます.

ロールをサイズからサイズにどのくらい早く変えられるか?

形状とサイズのスタンドの横引速換フレームは,操作者が隣接するスタンドを解体せずにロールセットを交換できるようにし,固定シャフト設計と比較して切り替え時間を大幅に短縮します.

鍵を握るサービスには何が含まれているか?

エンジニアの指導下での設置と稼働 操作者の訓練 1年間の保証と 部品のサポート
