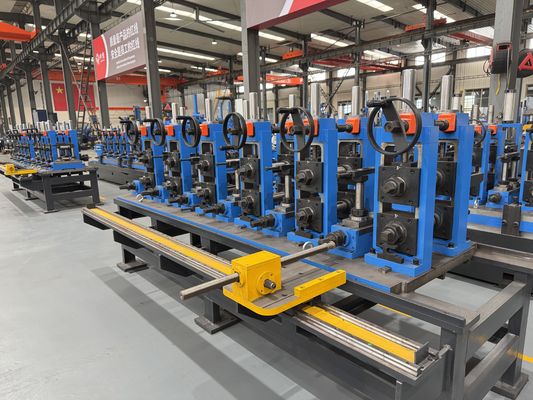

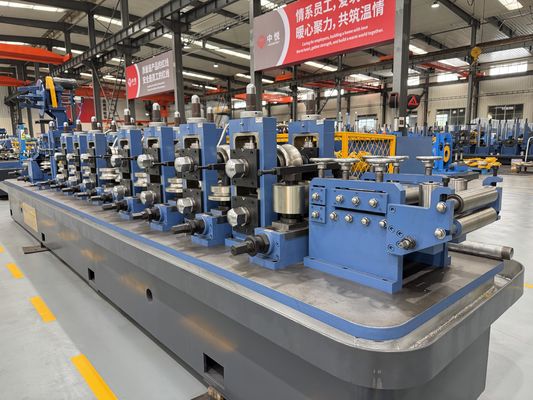

3 スタンド精密成形チューブ ミル マシン ZY16 Φ8-18mm HF 溶接パイプ

問題

チューブの最終的なクローズが不正確に行われると、溶接エッジが間違った角度またはギャップで接合され、偏心したシーム、不十分な溶け込み、および楕円形のパイプが生成されます。

原因

最後の成形パスが溶接エッジの形状を決定するため、そこで発生するオーバーシュートまたはアンダーシュートは、溶接工では修正できず、シーム欠陥として直接現れます。

解決策

ZY16は、溶接ポイントの前に正確なエッジギャップとアプローチ角度を設定する3つの精密スタンドで成形を完了します。微細なギャップ制御により、HF溶接機は一貫したエッジ状態になり、Φ8-18mmのパイプで中心が取れ、完全に溶融したシームが生成され、溶接前に丸みが固定されます。

主要エンジニアリングデータ

• 3つの微調整スタンドが最終溶接エッジギャップを設定します。
• 中心が取れ、完全に溶融したシームのためにエッジのアプローチ角度を制御します。
• 溶接ポイントの前に丸みを固定します。
• Φ8-18mmの全範囲制御のためにラフステージと連携します。

性能と品質

3つの精密スタンドが最終溶接ギャップとエッジ角度を設定するため、HF溶接機は一貫したエッジ状態を認識します。これにより、中心が取れ、完全に溶融したシームが生成され、溶接前に丸みが固定されます。これが、ZY16がΦ8-18mmの精密チューブで厳しい仕様を維持できる理由です。

用途

溶接シームの直線性と溶け込みが重要なΦ8-18mmパイプ、精密チューブ、薄肉チューブ、コーティングチューブ。

選択ガイド

溶接の一貫性が主な要件である場合は、この構成を選択してください。3つの精密スタンドは5つのラフスタンドと連携して、Φ8-18mmの全範囲で溶接ギャップを許容範囲内に維持します。

アプリケーションシナリオ

精密機械用チューブ、溶接仕様が厳しい薄肉チューブ、およびクリーンで中心が取れたシームが不可欠な亜鉛メッキチューブ。

FAQ

Q1. 精密ステージは何を制御しますか？

最終溶接エッジギャップとアプローチ角度を設定し、HF溶接機が一貫したエッジ状態を認識して中心が取れたシームを生成します。

Q2. なぜ3つの精密スタンドなのですか？

3つの微調整スタンドにより、チューブを過度に閉じずに溶接ギャップを厳密に維持するために必要な制御が得られます。

Q3. 不良なラフ成形ステージを修正しますか？

いいえ、2つのステージは連携して機能します。精密ステージが正しく完了するには、適切なラフ成形が必要です。

Q4. 溶接ギャップはどのように設定されますか？

精密ローラーは、ODと壁厚に応じてエッジが正しいギャップと角度で接合されるように、サイズごとにプロファイルされ調整されます。

Q5. 溶接ギャップが正しく設定されていることをどのように確認できますか？

精密スタンドは、コミッショニング中にサイズごとに設定され、最初の生産コイルで中心が取れ、完全に溶融したシームで確認します。

Q6. ラン中に精密スタンドを調整できますか？

軽微な微調整は可能ですが、大きなギャップ変更はツーリングセットアップ時に行われます。スタンドは安定した再現性の高い設定のために設計されています。
