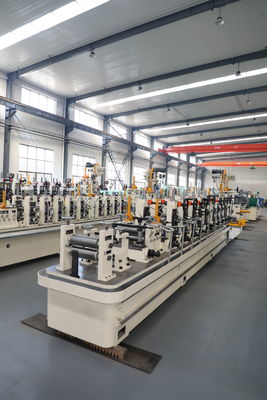

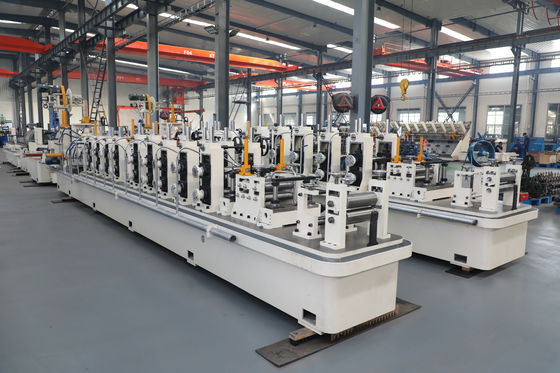

高出力 90m/min チューブ ミル機械 ZY16 Φ8-18mm HF 溶接鋼管

問題

ミルを高回転させると、ストリップが不安定になります。コイル交換でラインが停止し、張力の急激な変動で溶接シームが偏心し、成形ローラーが加熱して移動し、スクラップとダウンタイムが発生して速度の向上分が帳消しになります。

原因

速度は、上流のあらゆる変動を増幅します。バッファーストアがないと、コイル交換ごとにラインを減速する必要があります。張力が安定しないと、溶接ギャップが速度で振動します。熱管理がないと、ベアリングやシャフトが暖まるにつれて、摩擦負荷でローラーの形状がドリフトします。

解決策

ZY16は200m/minの高速アキュムレータを使用しているため、コイル交換で成形ラインが停止することはありません。また、ステージングされた5+3成形により、90m/minでストリップパスが安定します。42CrMoのローラーシャフトは熱ドリフトに耐え、持続的な高速走行下で形状を維持し、ソリッドステート溶接機は速度を追跡して溶接熱を一定に保ちます。

主要エンジニアリングデータ

• 高生産量 Φ8-18mm出力用の最大ライン速度90m/min。
• 200m/minのアキュムレータにより、コイル交換中でもラインが稼働し続けます。
• ソリッドステートHF溶接機がライン速度に追従し、溶接熱を安定させます。
• 42CrMoシャフトは、持続速度での熱による形状ドリフトに耐えます。

パフォーマンスと品質

90m/minで、ZY16はアキュムレータがコイル交換停止を除去し、ソリッドステート溶接機が速度を追跡するため、出力を維持します。42CrMoシャフトは連続走行の熱下で形状を維持するため、フルシフトで頻繁なロール修正なしで溶接品質を維持し、シフトあたりのメートル数を最大化します。

用途

家具チューブ、コンジット、フェンス製品などの Φ8-18mmパイプの高生産量用途に適しており、シフトあたりの生産量が単価を左右します。

選択ガイド

Φ8-18mmで持続的な90m/minの出力を必要とする注文書がある場合は、このミルを選択してください。頻繁な短ロット生産で多くのサイズ変更を行う場合は、クイックチェンジツールを備えた低速ラインの方が全体的な利用率が高くなる可能性があります。

アプリケーションシナリオ

高生産量の家具用チューブ、連続コンジット生産、および日々のトン数が収益性を決定するフェンスまたは手すり用チューブ。

FAQ

Q1. 90m/minは連続速度ですか、それともピーク速度ですか？

90m/minは設計上の最大ライン速度です。実質的な連続速度は、壁厚と材料に必要な溶接熱によって異なります。したがって、薄いストリップは厚いストリップよりも速く走行します。

Q2. コイル交換中にラインはどのように稼働し続けますか？

200m/minのアキュムレータが成形セクションの前にストリップを蓄え、新しいコイルがロードされ、テールに溶接される間、ラインは生産を続けます。

Q3. 高速は溶接品質に影響しますか？

ソリッドステートHF溶接機はライン速度を自動的に追跡し、入熱を一定に保つため、ランプアップと定常走行を含む速度範囲全体で溶接品質が維持されます。

Q4. 最大速度を制限するものは何ですか？

材料、壁厚、および必要な溶接熱が実質的な上限を設定します。機械の90m/min定格は、Φ8-18mm範囲の設計上の最大値です。

Q5. シフトあたりどのくらいの生産量を期待できますか？

ODと壁厚によりますが、コイル交換停止なしで持続的に90m/minで走行すると、通常、スタートストップラインよりもシフトあたりのメートル数がはるかに多くなります。

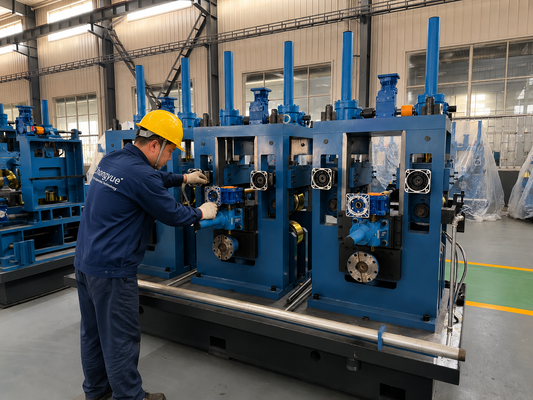

Q6. 成形スタンドはどのように駆動されますか？

スタンドは機械的に駆動され、ライン速度と同期しています。ソリッドステート溶接機とアキュムレータは、連続生産のために調整されています。
