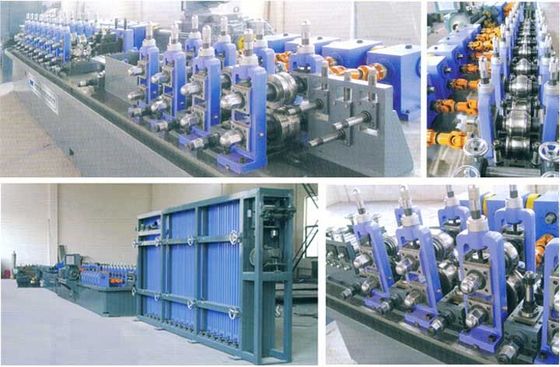

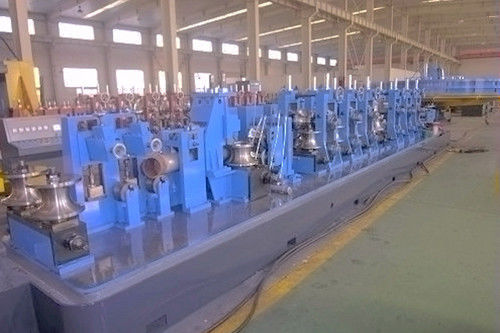

工業用パイプおよび構造プロファイル製造用鋼オープンプロファイルロール成形装置

ZY-45 家具パイプ、建築用チューブなどのチューブミル

製品の一般的な説明書

のオープンプロファイルロール成形装置工業用パイプ用鋼は、オープンスチールプロファイル、工業用パイプ関連セクション、構造チャネル、サポートプロファイル、フレームコンポーネント、カスタマイズされた金属プロファイルの連続生産を必要とするメーカー向けに設計されています。

このページは単なる製品紹介ではありません。装置がどのような問題を解決するか、オープンプロファイル成形に安定した設計が必要な理由、機械がどのように動作するか、バイヤーが工業生産に適した構成をどのように選択すべきかについて説明します。

オープン プロファイル製品は、建設、機械、物流機器、産業用フレーム、ケーブル トレイ システム、サポート ブラケット、およびパイプ関連の構造用途で広く使用されています。通常の溶接管の製造と比較して、オープンプロファイルロール成形では、断面精度、エッジ制御、真直度、穴位置の調整、複雑な形状の安定した成形が重視されます。

購入者にとって重要な質問は、単に「機械の価格はいくらですか?」ということではありません。本当の問題は、その装置が、寸法が安定し、材料の無駄が少なく、信頼性の高い長期稼働で、必要なプロファイル形状を連続的に製造できるかどうかです。

Zhangjiagang Zhonyue Metallurgy Equipment Technology Co., Ltd.は、プロファイル図面、材料グレード、厚さ、生産速度、パンチング要件、切断方法、およびワークショップのレイアウトに従って、カスタマイズされたオープンプロファイルロール成形ソリューションを提供できます。

原材料情報:

仕上げ製品情報:

原因

オープンプロファイルは単純な円形チューブよりも成形設計に敏感であるため、多くの産業用プロファイルメーカーは品質の問題に直面しています。

オープンプロファイルは、成形中に閉じた溶接構造を持ちません。これは、ロール成形スタンドから出た後、材料が変形、ねじれ、跳ね返り、または寸法精度を失いやすいことを意味します。成形ローラーが正しく設計されていない場合、完成したプロファイルのエッジが不均一になったり、幅が不安定になったり、真直度が低下したり、角度がずれたりする可能性があります。

もう 1 つの一般的な原因は、材料と機械構成の不一致です。鋼材が異なれば、降伏強度、表面コーティング、厚さの許容差、スプリングバック挙動も異なります。亜鉛メッキ鋼板、炭素鋼、高張力鋼板では、成形圧力、ローラー材質、潤滑管理、レベリング精度が異なる場合があります。

産業用パイプや構造プロファイルの用途では、寸法誤差が実際の生産上の問題を引き起こす可能性があります。視覚的に許容できるように見えるプロファイルでも、組み立て、溶接、ボルト締め、または取り付けの際に失敗する可能性があります。これは、手戻り、材料の無駄、顧客からのクレーム、納​​期の不安定につながります。

したがって、機械の型式名だけでなく、製品図面や実際の用途に基づいて機械を選択する必要があります。

解決

解決策は、必要なプロファイルセクションに従って設計されたカスタマイズされたスチールオープンプロファイルロール成形装置を使用することです。

生産ラインは、複数のロール成形スタンドを通じて平鋼ストリップを必要なオープンプロファイル形状に成形します。各スタンドは特定の成形角度を制御し、ストリップを最終的なプロファイルに徐々に変更します。この順送成形法により材料応力が軽減され、寸法安定性が向上します。

産業用パイプ関連のプロファイルの場合、装置はデコイル、レベリング、パンチング、ロールフォーミング、切断、ランナウトテーブル、およびオプションの自動スタッキングを使用して構成できます。製品に穴、スロット、ノッチ、または取り付け位置が必要な場合、製品の構造に応じて、成形前または成形後にパンチング システムを統合できます。

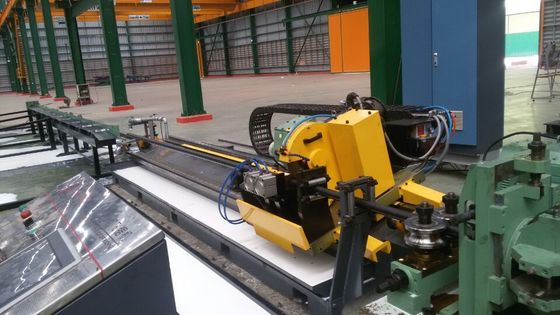

この装置は、油圧切断、フライング切断、サーボ切断などのさまざまな切断方法に合わせて設計することもできます。適切な切断システムは、プロファイル形状、切断長さの精度、生産速度、およびバリ制御要件によって異なります。

適切に設計されたオープンプロファイルロール成形ラインは、メーカーが生産効率を向上させ、手作業による成形作業を減らし、プロファイル寸法の一貫性を維持し、産業プロジェクトの大量生産をサポートするのに役立ちます。

会社の優位性

鋼管製造は、製品を製造するために資格のある機械と経験豊富な技術が連携する必要がある業界です。つまり、機械と経験の両方が重要です。当社は、自社の機械を使用して鋼管を大量に生産する唯一の製管メーカーであり、経験豊富な技術を取得するために、機械を動かしながら機械の改良を行っています。私たちを選んでください。あなたは私たちから機械を手に入れるだけでなく、経験豊富な技術も私たちから得ることができます。

市場分布:

当初は国内市場のみでチューブミルを製造・販売していましたが、国家政策の開放と発展により技術の向上もあり、2006年から機械の輸出を開始し、現在ではアジア、北米、南米、ヨーロッパ、中東、東南アジア、アフリカなどの主要市場である70カ国以上にチューブミルを輸出しています。私たちは世界市場で評判を得ています。

応用

スチールオープンプロファイルロール成形装置は、安定したプロファイル形状と再現性のある生産が必要とされる多くの産業分野で使用されています。

一般的な用途には、産業用パイプサポート、鉄骨フレームコンポーネント、取り付けチャネル、建設サポートプロファイル、倉庫ラック部品、機械構造プロファイル、太陽光発電取り付けセクション、ケーブルトレイコンポーネント、ガードレール関連プロファイル、およびカスタマイズされた金属セクションが含まれます。

産業用パイプ システムでは、オープン プロファイルが支持構造、ブラケット、クランプ、レール、または設置フレームとしてよく使用されます。これらの部品は、特に繰り返し組み立てが必要な大規模プロジェクトで使用される場合、パイプ システムに正確に適合する必要があります。

機械や装置の製造では、オープン プロファイルはフレーム、カバー、ガイド レール、補強部品、構造接続に使用されます。安定したプロファイル寸法により、組み立て時間が短縮され、最終製品の一貫性が向上します。

建設およびインフラストラクチャープロジェクトの場合、オープンスチールプロファイルは、荷重サポート、耐食性、設置の利便性、寸法再現性などの実用的な要件を満たしている必要があります。したがって、ロール成形装置は、生産効率と最終用途の信頼性の両方を考慮して設計する必要があります。

仕組み

製造プロセスは、アンコイラーにスチール コイルを装填することから始まります。その後、スチールストリップはレベリングシステムに案内され、コイルのメモリを減らし、供給の安定性を向上させます。

製品に穴やスロットが必要な場合は、ロール成形セクションの前にパンチング システムを追加できます。プレパンチングは、成形前に平らなストリップ上で穴の位置を正確に保つ必要がある場合によく使用されます。

供給と打ち抜きの後、ストリップはロール成形セクションに入ります。複数のローラー スタンドでストリップを徐々に曲げ、必要なオープン プロファイル形状にします。各成形スタンドは、断面形状の 1 段階を制御します。

形成されたプロファイルは、必要に応じて矯正ユニットまたは校正ユニットを通過します。このステップは、プロファイルの真直度、角度の精度、最終的な幅を制御するのに役立ちます。

最後に、切断システムが完成したプロファイルを必要な長さに切断します。完成した製品はランナウトテーブルに移送され、収集、検査、梱包されます。

チューブミルの製造プロセス:

さまざまな顧客によると、機械はさまざまなプロセスで構成されていますが、当社はブローとして標準的な生産プロセスを持っています。これは参考用です。あなたの会社に特別な要件があると仮定して、私たちは議論して特別な設計を行うことができます。

アンコイラー→シャー＆ウェルディングマシン→アキュムレータ（ケージ）→フォーミングマシン→HFウェルディング→サイジングマシン→フライングソー（コールドソー）→ランアウトテーブル

チューブミルのアプリケーションの概要:

鋼管製造ラインとして知られるチューブミルは、高周波溶接機とローラーを使用してあらゆる種類の鋼管、異形材などを製造し、建築用チューブ、精密チューブ、自動車用チューブ、フェンス、熱交換器、家具用チューブ、圧力チューブの製造にも広く使用されており、適切な仕上げ装置を備えた機械は、APIパイプ、ガス輸送、および高規格チューブなどを製造することもできます。

標準機械仕様（参考）

市場の需要に応じて。標準モデルはブローとして提供されていますが、これは参考用です。貴社が特別な要件を持っている場合、生産範囲と主要な技術は調整可能です。

選び方

適切なオープンプロファイルロール成形装置の選択は、製品図面から始める必要があります。

まずプロファイル形状を確認します。オープン プロファイル マシンは通常、カスタマイズされます。 AU チャネル、C チャネル、サポート ブラケット、パイプ サポート セクション、または特殊な産業用プロファイルでは、異なる成形スタンドの設計とローラー レイアウトが必要になる場合があります。

次に、材質と厚さを確認します。より厚い鋼材と高張力鋼材には、より強力な機械フレーム、より大きなシャフト直径、適切なモーター出力、およびより優れた成形圧力制御が必要です。亜鉛メッキ鋼材は、成形時の表面保護にも注意が必要です。

第三に、公差要件を確認します。プロファイルを組み立て、ボルト締め、またはパイプ サポートの取り付けに使用する場合は、機械の設計前に幅、高さ、角度、穴の位置、および真直度を明確に定義する必要があります。

第 4 に、パンチングが必要かどうかを決定します。プロファイルに穴、スロット、または取り付けポイントが必要な場合は、ラインに適切なパンチング システムを含める必要があります。パンチング位置は、最終的に形成されたプロファイルと下流のアセンブリ要件に一致する必要があります。

5 番目に、生産速度と自動化レベルを評価します。高速化は大量生産に役立ちますが、それは成形の安定性、切断精度、および材料の送りが信頼できる場合に限られます。複雑なプロファイルの場合、極端な速度よりも安定した品質が重要です。

6 番目に、サプライヤーの経験を確認します。信頼できるサプライヤーは、技術的解決策を提供する前に、プロファイル図面、材料データ、生産目標、ワークショップのレイアウト、および最終用途をレビューする必要があります。

産業ユーザーにとって、最高のマシンが常に最も安価なマシンであるとは限りません。最良のマシンとは、必要なプロファイルを正確かつ継続的に生成でき、管理可能なメンテナンス コストを実現できるマシンです。

よくある質問

1. オープンプロファイルロール成形装置は何に使用されますか?

これは、チャネル、サポートセクション、フレームプロファイル、パイプサポート部品、産業用ブラケット、カスタマイズされた構造プロファイルなどのオープンスチールプロファイルを製造するために使用されます。これらの製品は、建設、機械、産業用パイプシステム、および機器の製造に広く使用されています。

2. オープンプロファイルロール成形はチューブ製造とどのように異なりますか?

造管では通常、閉じたパイプを形成して溶接します。オープンプロファイルロール成形は、溶接によってプロファイルを閉じることなく、鋼帯を開放セクションに成形します。セクションは開いたままであるため、スプリングバック、ねじれ、エッジコントロール、および真直度が非常に重要です。

3. 1 台の機械で異なるプロファイル サイズを生成できますか?

はい、複数のサイズに対応して設計できますが、プロファイルの形状や調整方法によって異なります。一部の製品はロールツーリングの変更が必要ですが、一部の製品は調整可能な構造を使用できます。最終的なデザインはお客様の図面に従って確認してください。

4. 見積もりの​​前にどのような情報が必要ですか?

購入者は、プロファイル図、材料の種類、材料の厚さ、利用可能な場合は降伏強度、必要な公差、穴またはスロットの設計、切断長さ、生産速度の目標、現地の電圧、およびワークショップのスペースを提供する必要があります。

5. 装置にはパンチングおよびカッティングシステムを含めることはできますか?

はい。このラインには、プレパンチング、ポストパンチング、油圧切断、サーボ切断、フライング切断、および自動収集システムが含まれます。正しい構成は、製品の形状、穴の精度、長さの精度、生産効率の要件によって異なります。
